Alat Ukur Kekasaran Permukaan TIME®3200/3202 (TR200)
Model: TIME3200/3202
TIME®3200/3202 Surface Roughness Tester (TR200) adalah perangkat pengukuran kekasaran yang efisien dari segi biaya dan mendukung belasan parameter. Berukuran kecil dan ringan dengan akurasi lebih baik. TIME®3200/3202 dapat dilengkapi beberapa pickup opsional untuk berbagai aplikasi. Sangat sesuai untuk pengujian kekasaran di lokasi.
Fitur
● Lebih dari selusin parameter pengukuran untuk pengujian kekasaran berbagai proses manufaktur mekanis di lini produksi, bengkel, dan laboratorium.
● Pickup induktif berakurasi tinggi
● Petunjuk pengoperasian mudah dan layar LCD besar dengan back-light.
● Indikator posisi stylus pickup.

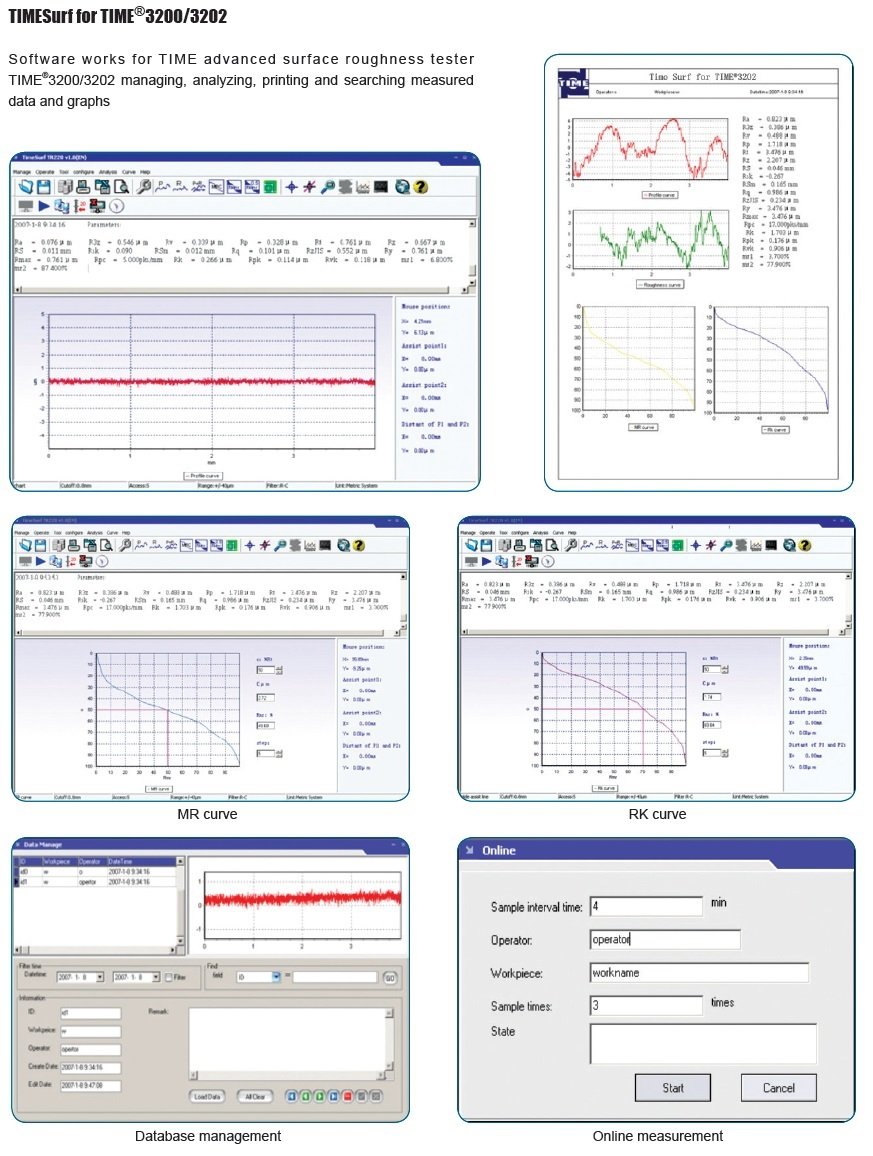

● Transfer ke PC melalui RS232 dengan perangkat lunak PC TIMESurf untuk analisis dan pengelolaan lebih lanjut.
● Dapat dihubungkan ke printer untuk mencetak data dan grafik di lokasi.
● Fungsi penyimpanan dan peninjauan untuk hingga 15 grup data dan grafik.
● Data dan grafik Rk tersedia.
● Filter digital: RC, PC-RC, Gauss, D-P

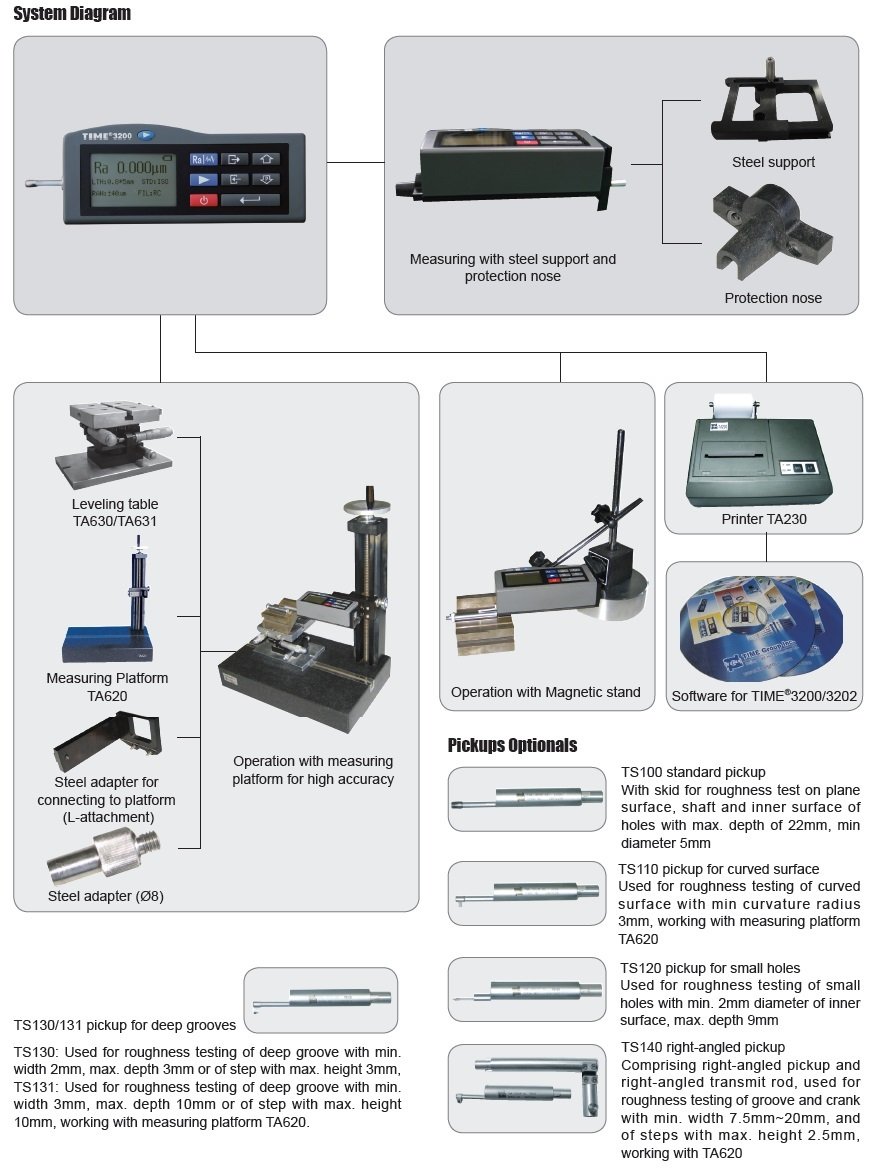

● Aksesori opsional terpilih untuk hasil lebih akurat dan pengoperasian lebih mudah, misalnya platform pengukuran, dudukan baja, dan lainnya
● Sesuai standar ISO, kompatibel dengan standar DIN, ANSI, dan JIS.
● Baterai Li-ion isi ulang berkualitas tinggi.
Kelengkapan standar |
| Aksesori opsional |
Unit utama | 1 | Pickup TS110 untuk permukaan lengkung |
Pickup standar TS100 | 1 | Pickup TS120 untuk lubang kecil |
Pelat uji kekasaran Ra | 1 | Pickup TS130 untuk alur dalam |
Pengisi daya | 1 | Pickup siku TS140 |
Tutup pelindung | 1 | Platform pengukuran TA620 |
Dudukan baja | 1 | Meja leveling TA630/TA631 |
Dataview | 1 | Dudukan magnetik |
Kabel komunikasi | 1 | Adaptor baja (Φ8) |
Sertifikat TIME | 1 | Adaptor baja (lampiran L) |
Kartu garansi | 1 |
|
Buku petunjuk | 1 |
- alat ukur kekasaran
- alat ukur kekasaran permukaan
- pengukuran kekasaran permukaan
- peralatan pengujian kekasaran
|
Model |
TIME ® 3200 |
TIME ® 3202 |
|
Parameter kekasaran |
Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv,R3z, RS, RSm, RSk, Rmr, |
Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm,RSk, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
|
Profil yang dinilai |
Profil kekasaran (R) Profil utama (P) |
|
|
Sistem pengukuran |
Metrik, imperialis |
|
|
Resolusi layar |
0.001 μ m |
|
|
Keluaran data |
RS232 |
|
|
Rentang pengukuran pickup |
±20μ m, ±40μ m, ±80μ m |
|
|
Panjang cutoff (L) |
0.25mm / 0.8mm / 2.5mm/Auto |
|
|
Panjang evaluasi |
1~5L (dapat dipilih) |
1~5L (dapat dipilih) |
|
Panjang telusur |
3-7L(dapat dipilih) |
3-7L(dapat dipilih) |
|
Filter digital |
RC, PC-RC, Gauss, D-P |
|
|
Panjang telusur maks. |
17.5mm/0.71inch |
|
|
Panjang telusur min. |
1.3mm/0.052inch |
|
|
Pick-up |
Pickup standar TS100, induktif, stylus berlian jari-jari 5μm, sudut stylus 90° |
|
|
Akurasi |
≤±10% |
|
|
Repetabilitas |
≤6% |
|
|
Daya |
Baterai Li-ion isi ulang |
|
|
Dimensi (mm) |
140×52×48 |
|
|
Berat (g) |
440 |
