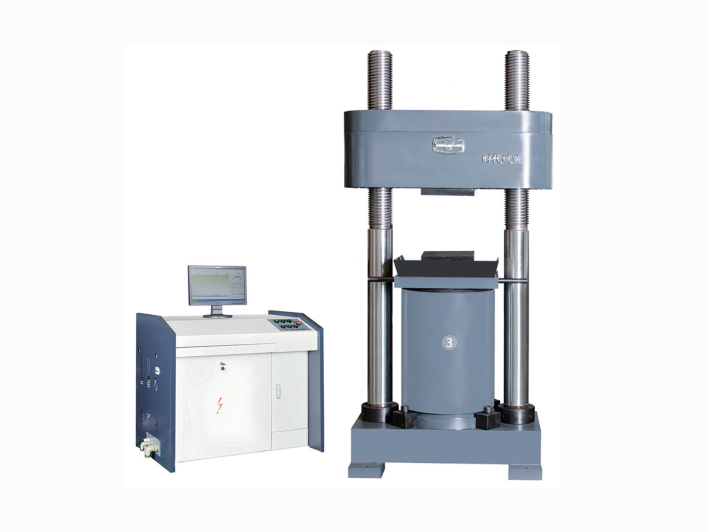

Mesin Uji Kompresi YAW-2000D

Mesin uji kompresi hidraulis servo terkontrol komputer YAW-2000D terdiri atas rangka beban, sumber oli servo, kabinet kontrol, komputer dll. Menggunakan pemberian beban hidraulis, transduser tekanan oli untuk mengukur beban, kontrol otomatis proses uji oleh sistem servo hidraulis PC. Layar PC menampilkan data uji dan kurva, dengan fungsi analisis data, penyimpanan, dan cetak.



Rangka beban berstruktur menara dua sekrup berpenggerak; crosshead terhubung dengan sekrup berpenggerak melalui mur sekrup. Bagian bawah sekrup berpenggerak dipasang pada pondasi dengan cincin klem dan mur sekrup. Motor dipasang pada crosshead, roda rantai dan rantai memutar mur, membalik arah motor untuk menggerakkan crosshead naik turun. Plat tekan atas dihubungkan pada crosshead melalui baut; blok penekan memasang silinder oli di tengah pondasi. Torak dan meja kerja dihubungkan dengan baut; plat tekan bawah dan alas bola dipasang pada meja kerja dengan pasak pengepas. Saat oli masuk ke silinder oli, torak akan didorong ke atas, sehingga mengangkat meja kerja dan plat tekan bawah, lalu memberikan beban pada spesimen.



Standar

Sesuai atau melebihi persyaratan GB/T5224-2003.



Aplikasi

Utamanya untuk menguji kompresi berbagai material. Seperti semen, beton, bata berbagai jenis, tray karet, komponen beton, kekuatan anti-kompres komponen logam.

Kata kunci:

• Mesin uji kompresi hidraulis servo terkontrol komputer YAW-2000D

Kapasitas maks. (KN)	2000
Rentang pengukuran	4%-100% dari FS
Galat relatif pembacaan	≤±1%
Jarak maks. antara dua plat tekan (mm)	500
Ukuran plat tekan (mm)	250*250
Langkah torak maks. (mm)	200
Kecepatan torak maks. (mm/min)	35
Jarak bebas kolom (mm)	540
Daya motor pompa oli (KW)	1.5
Daya motor penggerak(KW)	0.75
Dimensi rangka beban (mm)	1050*650*1980
Dimensi kabinet (mm)	1100*700*930
Berat rangka beban (KG)	3500
Berat kabinet kontrol (KG)	300
