Memeriksa ketebalan material paduan aluminium cor adalah masalah umum dan penting di dunia industri. Tergantung pada skenario aplikasi, persyaratan akurasi, serta apakah kerusakan benda kerja diperbolehkan, terdapat berbagai metode pemeriksaan yang matang.
Berikut uraian dan penjelasan rinci berbagai metode pemeriksaan ketebalan paduan aluminium cor:
1. Metode Pengujian Nondestruktif
Pengujian nondestruktif menjadi pilihan utama karena tidak merusak benda kerja dan sesuai untuk inspeksi daring serta pemeriksaan menyeluruh atas produk jadi.

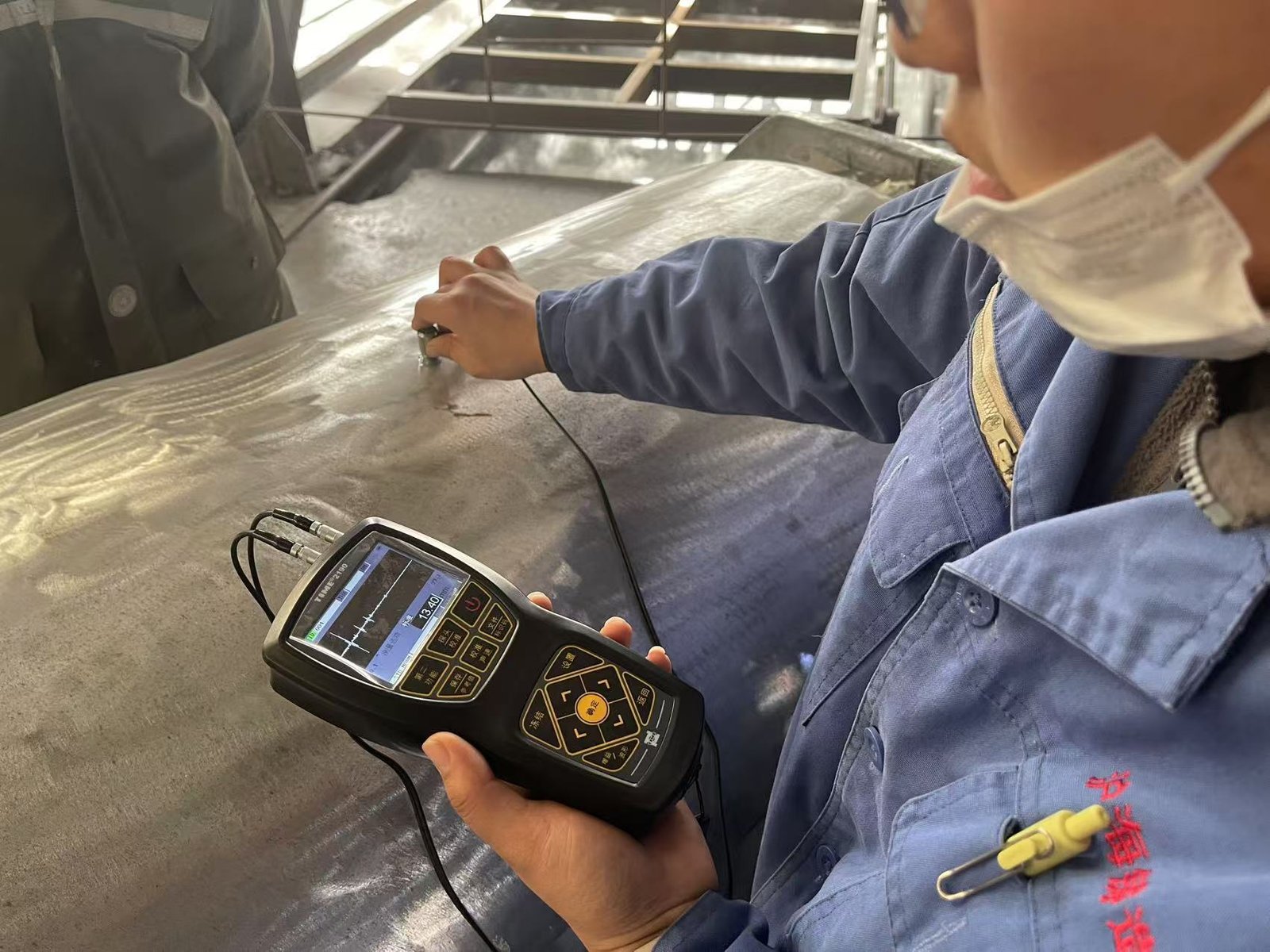

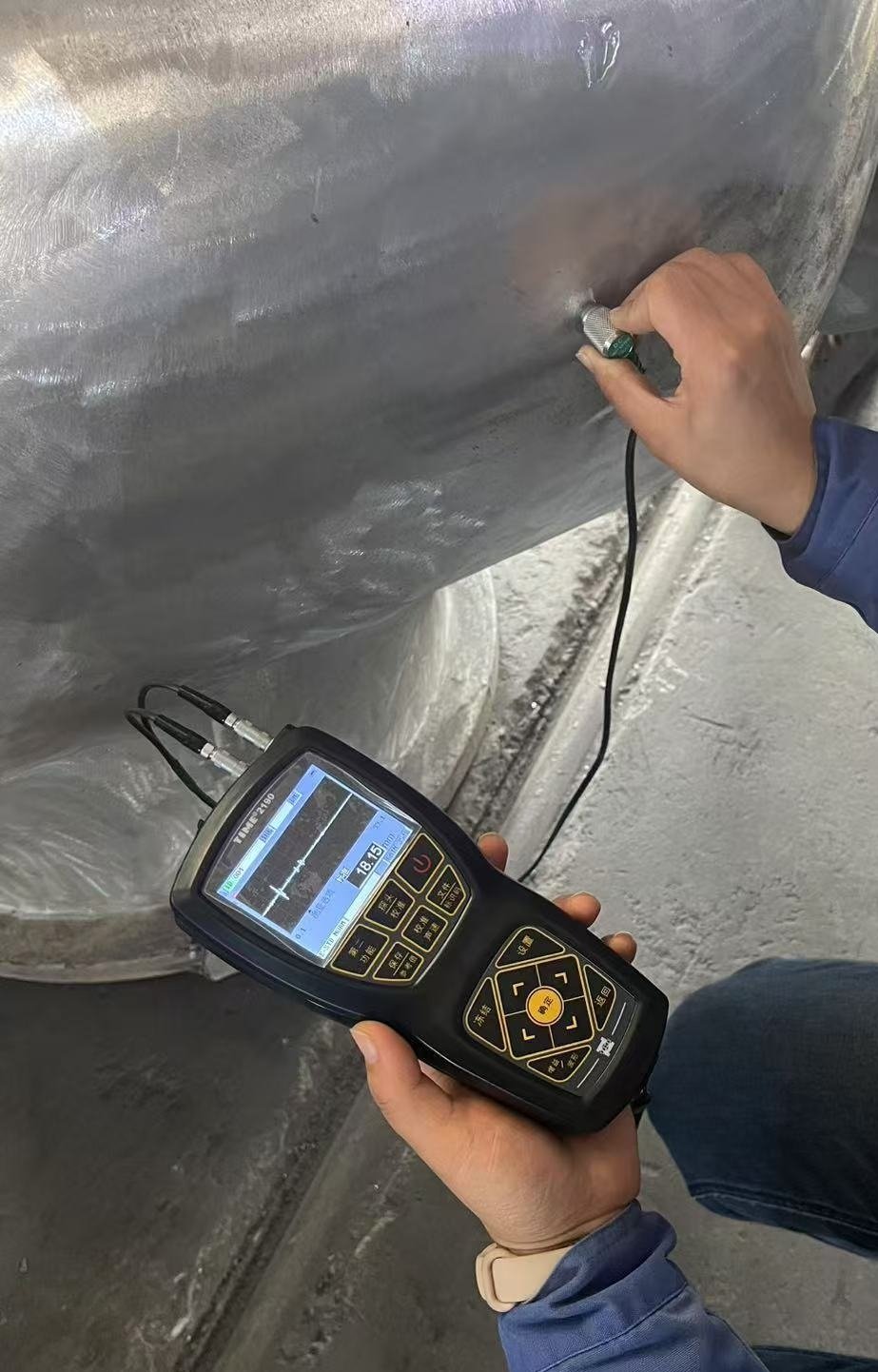

1) Pengukuran Ketebalan Ultrasonik
Ini saat ini merupakan metode yang paling umum digunakan dan mainstream.
Prinsip: Memakai probe ultrasonik untuk menghasilkan gelombang suara frekuensi tinggi, gelombang suara menembusi material hingga dasar lalu memantul kembali. Instrumen menghitung ketebalan dengan menghitung waktu tempuh pulang-pergi gelombang suara dan menggabungkannya dengan kecepatan suara di dalam paduan aluminium.
Kelebihan:
A) Akurasi tinggi: Umumnya ±0.01 mm ~ ±0.1 mm.
B) Fleksibel dan portabel: Tersedia perangkat genggam, mudah dibawa ke lokasi.
C) Akses satu sisi: Hanya satu sisi benda kerja yang perlu dijangkau, sehingga ideal untuk mengukur ketebalan dinding struktur tertutup seperti pipa dan wadah.
D) Mampu mengukur berbagai jenis: Tidak hanya mengukur ketebalan total, tetapi dengan probe dan perangkat lunak khusus juga dapat mengukur ketebalan lapisan serta ketebalan delaminasi material komposit.
Kekurangan:
A) Memerlukan Couplant: Couplant (seperti gliserin atau oli mesin) perlu diaplikasikan antara probe dan benda kerja untuk menghilangkan udara dan memastikan rambatan gelombang suara.
B) Persyaratan Permukaan: Permukaan yang diukur perlu relatif datar dan halus. Permukaan cor yang kasar akan memengaruhi akurasi dan memerlukan penggerusan.
C) Memerlukan Kalibrasi Kecepatan Suara: Kecepatan suara berbagai grade paduan aluminium cor sedikit berbeda. Kalibrasi dengan blok uji berketebalan diketahui diperlukan sebelum digunakan.
Skenario Aplikasi: Inspeksi mutu, pemantauan peralatan yang sedang beroperasi, dan evaluasi bahan baku.
2). Pengukuran Ketebalan Arus Eddy
Prinsip: Probe menghasilkan medan magnet bolak-balik, menginduksi arus eddy pada permukaan paduan aluminium yang konduktif. Medan magnet sekunder hasil arus eddy memengaruhi impedansi probe. Perubahan impedansi dapat dipakai untuk menyimpulkan hubungannya dengan jarak probe (yaitu ketebalan material).
Kelebihan:
A) Tidak Memerlukan Couplant: Pengukuran nonkontak atau kontak ringan, sangat praktis.
B) Sensitif terhadap Bagian Bertebal Tipis: Respons baik untuk komponen cor aluminium bertebal tipis (biasanya <5mm).
C) Identifikasi Material: Dapat membedakan grade paduan dan kondisi perlakuan panas hingga tingkat tertentu.
Kekurangan:
A) Rentang pengukuran terbatas: Akurasi inspeksi menurun untuk benda kerja yang lebih tebal.
B) Sangat dipengaruhi substrat: Hasil pengukuran dipengaruhi konduktivitas listrik dan permeabilitas magnet material, sehingga memerlukan kalibrasi untuk material tertentu.
C) Penetrasi buruk: Umumnya hanya cocok untuk mengukur ketebalan substrat aluminium di bawah lapisan nonkonduktif, atau ketebalan pelat tipis itu sendiri.
Aplikasi: Pengukuran ketebalan substrat pada permukaan cor bertebal tipis dan komponen cor aluminium berlapis.
3). Pengukuran Ketebalan Sinar-X
Prinsip: Memanfaatkan pelemahan intensitas sinar-X setelah menembus objek untuk mengukur ketebalan. Intensitas sinyal yang diterima detektor setelah penetrasi sinar-X berbanding terbalik dengan ketebalan material.
Kelebihan:
A) Akurasi dan kecepatan sangat tinggi: Akurasi setingkat mikrometer dapat dicapai, sesuai untuk inspeksi daring berkecepatan tinggi.
Nonkontak: Tidak memerlukan kontak dengan benda kerja.
Kekurangan:
A) Peralatan mahal: Biayanya jauh lebih tinggi dibanding peralatan ultrasonik dan arus eddy.
B) Risiko radiasi: Memerlukan tindakan pencegahan keselamatan yang ketat dan izin operasi.
C) Biasanya terpasang tetap: Sulit dipindahkan, dan sering terintegrasi ke dalam lini produksi.
Skenario Aplikasi: Manufaktur kelas atas dan lini produksi otomatis yang menuntut presisi serta efisiensi tinggi.
4). Metode Pengukuran Ketebalan Optik (misalnya pemindaian laser, mikroskopi konfokal)
Prinsip: Memanfaatkan triangulasi laser atau mikroskopi optik konfokal untuk menghitung ketebalan dengan memindai kontur objek.
Kelebihan:
Presisi sangat tinggi: hingga tingkat nanometer.
Nonkontak.
Kekurangan: Biasanya memerlukan akses ke dua sisi atau bidang referensi yang sudah diketahui.
Sensitif terhadap reflektivitas permukaan; pengukuran mungkin sulit dilakukan pada permukaan putih cerah.
Peralatan mahal.
Skenario Aplikasi: Komponen cor aluminium kecil dan presisi (misalnya housing elektronik), analisis laboratorium.
2. Metode Pengukuran Langsung
Metode-metode ini sederhana dan intuitif, tetapi biasanya menimbulkan sebagian kerusakan pada benda kerja.
1) Pengukuran dengan Jangka Sorong dan Mikrometer
Metode: Untuk komponen cor aluminium kecil dan berbentuk teratur, langsung gunakan jangka sorong atau mikrometer untuk pengukuran.
Kelebihan: Biaya sangat rendah, operasi sederhana, pembacaan intuitif.
Kekurangan: Memerlukan kontak pada kedua sisi; tidak dapat mengukur struktur tertutup.
Akurasi bergantung pada keterampilan operator dan ketelitian alat ukur.
Dapat menggores permukaan benda kerja.
Skenario Aplikasi: Inspeksi awal yang cepat untuk bahan baku kecil dan sederhana.
2) Metode Metalografi
Ini adalah metode yang paling akurat dan otoritatif, tetapi juga bersifat destruktif.
Metode: Sampel yang memuat area yang diuji dipotong dari benda cor. Setelah mounting, penggerusan, pengilapan, dan etsa, ketebalan penampang diamati serta diukur langsung di bawah mikroskop metalografi.
Kelebihan: Hasilnya paling andal dan menjadi dasar untuk mengarbiteri akurasi metode lain.
Dapat sekaligus mengamati struktur internal material, porositas, inklusi, dan cacat lainnya.
Kekurangan: Sepenuhnya destruktif; benda kerja menjadi limbah (scrap).
Prosesnya rumit dan menyita waktu, memerlukan peralatan serta personel khusus.
Skenario Aplikasi: Analisis laboratorium, verifikasi cetakan percobaan untuk mould baru, dan penyelesaian sengketa.
Jika ragu, beli atau sewa pengukur ketebalan ultrasonik berkualitas tinggi, lalu kalibrasi dan ukur sesuai prosedur operasi. Cara ini biasanya sudah memenuhi kebutuhan pengujian ketebalan untuk sebagian besar material paduan aluminium cor.
