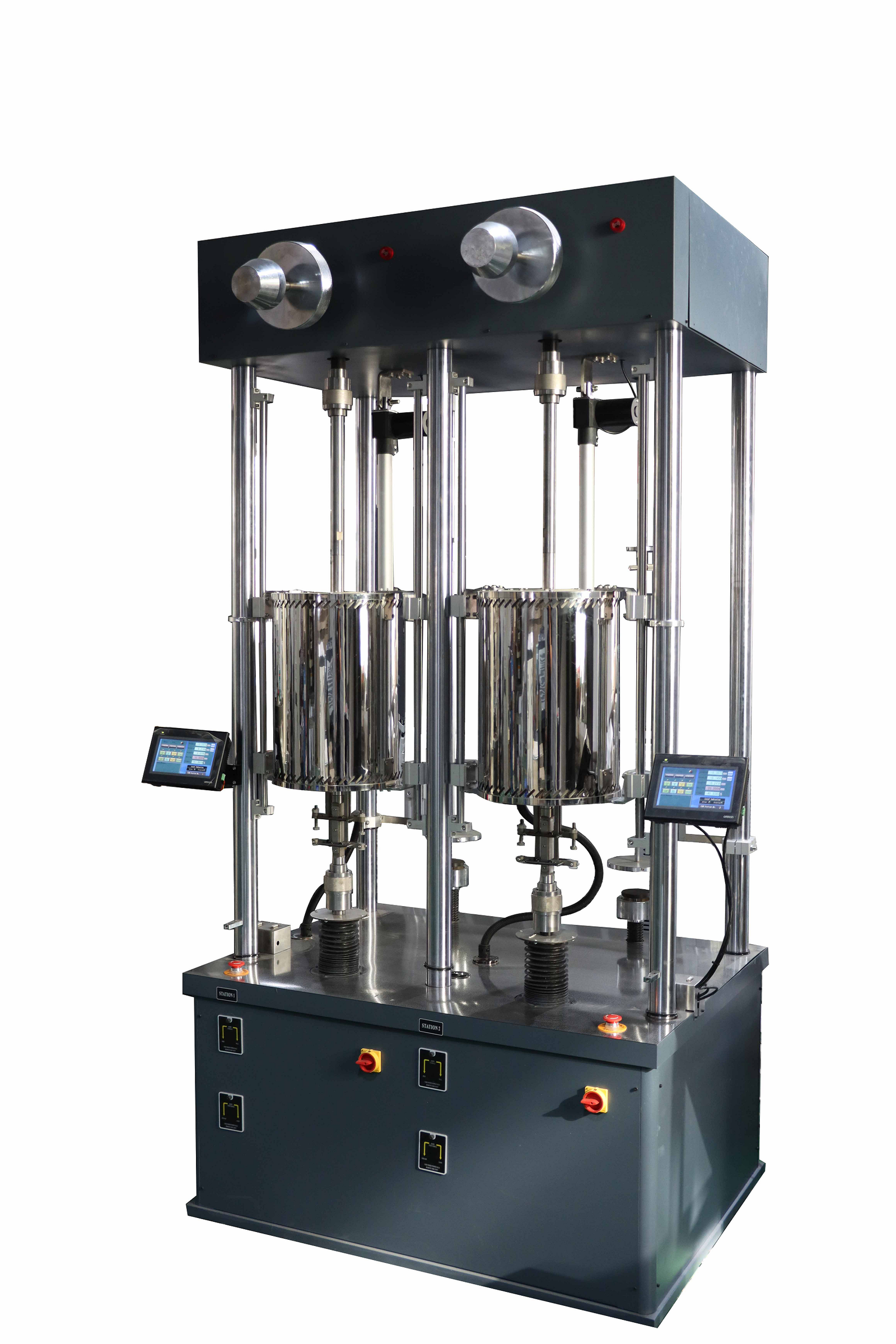

Mesin Uji Merayap Mekanis dan Daya Tahan Terkontrol Mikrokomputer Dua Stasiun ERJ-100 mewakili integrasi teknologi kelas atas di bidang pengujian mekanika material. Desain intinya berpusat pada sistem pemuatan kolaboratif dua kanal, yang menghadirkan kemampuan pengujian paralel melalui dua aktuator servo elektrohidrolik independen. Setiap kanal dapat memberikan beban uji dinamis hingga± 15kN, dengan akurasi kendali beban lebih baik dari± 1% F.S, memastikan keandalan data pada uji merayap jangka panjang (pengukuran deformasi material di bawah beban konstan) dan uji daya tahan frekuensi tinggi (seperti siklus kelelahan).
Sistem memakai teknologi kendali loop tertutup digital penuh, mengumpulkan data multi-kanal secara sinkron dengan laju tinggi 5kHz, serta mendukung algoritme kendali lanjutan seperti metode stepping statik-dinamis dan metode koreksi amplitudo. Desain ini memungkinkan perangkat menyesuaikan parameter PIDL secara otomatis dan mengoordinasikan selisih fase antara dua stasiun secara akurat (dapat diatur dari 0 hingga 360°), sehingga mensimulasikan efek gabungan tegangan multidireksi pada spesimen dalam kondisi kerja nyata.
Kinerja inti dan terobosan teknologi
1. Respons dinamis dan daya tahan
Perangkat dilengkapi katup servo respons frekuensi tinggi kelas militer dan aktuator berkecepatan tinggi kelas penerbangan, dengan frekuensi uji maksimum 3Hz (amplitudo± 80mm), dan umur aktuator mencapai 100 juta siklus. Dipadukan dengan sensor beban spoke Sequan Amerika (akurasi± 0.05%) dan sensor perpindahan koaksial (rentang 200mm, akurasi± 0.2%FS), sistem tetap mampu menjaga drift sinyal ultra rendah selama pengujian jangka panjang.
2. Kendali cerdas dan ekosistem perangkat lunak
Perangkat lunak kendali di lingkungan Windows mendukung pembangkitan gelombang kustom (gelombang sinus, gelombang segitiga, gelombang trapesium, dll.) dan penampilan real time berbagai parameter. Data uji dapat diekspor ke perangkat seperti MATLAB dan Excel untuk pemodelan statistik, serta memiliki fungsi pemutaran riwayat uji, memberikan dasar yang intuitif untuk analisis kegagalan. Sistem juga mengintegrasikan modul kalibrasi mandiri dan penyesuaian nol otomatis untuk menurunkan kesalahan kalibrasi manual secara signifikan.
3. Sinergi dua stasiun
Kedua kanal dapat menjalankan uji dengan gelombang dan frekuensi berbeda secara mandiri, dan juga mampu menghasilkan eksitasi majemuk. Sebagai contoh, pada uji batang penstabil mobil (panjang spesimen 1000–-1600mm), satu stasiun mensimulasikan getaran vertikal permukaan jalan, sementara stasiun lainnya serentak mengaplikasikan beban puntir kemudi untuk mereproduksi adegan gaya yang kompleks secara akurat.
Analisis skenario aplikasi industri
Verifikasi suku cadang otomotif: dirancang khusus untuk batang penstabil mobil penumpang, mendukung adaptasi perangkat dengan spasi bushing 500–-1200mm, menyelesaikan penilaian daya tahan puluhan juta siklus, dan berkaitan langsung dengan penilaian umur keselamatan kendaraan.
Pengembangan material baru: di bidang komposit dirgantara, paduan logam, dll., kedua kanal dapat masing-masing menjalankan uji merayap (beban konstan) dan kelelahan (beban bolak-balik) untuk mempercepat penyusunan model kegagalan material.
Pengujian struktur sipil: dengan mengoordinasikan pemuatan untuk mensimulasikan tegangan multidimensi pada bantalan jembatan, evolusi kinerja struktur di bawah beban statis jangka panjang dan beban gempa dapat diprediksi.
Evolusi teknologi dan arah masa depan
Sistem hidrolik ERJ-100 saat ini memakai stasiun pompa alir 63L/min (tekanan 21MPa) dan motor 30kW, yang beroperasi stabil pada suhu ambien 0–40℃. Iterasi mendatang mungkin akan berfokus pada:
Optimasi konsumsi energi: memperkenalkan motor frekuensi variabel untuk mengurangi konsumsi energi siaga;
Perluasan cerdas: mengintegrasikan algoritme AI untuk mewujudkan optimasi mandiri parameter uji dan peringatan kegagalan;
Uji kopling suhu tinggi: dipadukan dengan ruang lingkungan untuk memperluas studi perilaku merayap material pada suhu ekstrem.
"Jiwa mesin uji adalah membiarkan material mengalami lika-liku kehidupan selama puluhan tahun lebih awal di laboratorium." Desain dua stasiun tidak hanya meningkatkan tingkat pemanfaatan perangkat, tetapi juga mengungkap batas sebenarnya material dan struktur melalui **kopling tegangan multidimensi**. Saat industri manufaktur China bertransformasi menuju keandalan tinggi, perangkat seperti ini akan menjadi fondasi inti untuk menembus teknologi verifikasi keandalan yang "disumbat".
Referensi studi kasus aplikasi
Sebuah perusahaan mobil memakai sistem dua kanal serupa untuk melakukan pemuatan majemuk pada batang penstabil dengan selisih fase 90°°, menyelesaikan 1.2 juta siklus setara uji jalan 10 tahun dalam 3 minggu, dan berhasil mereproduksi mode kegagalan retak bushing, dengan efisiensi 40% lebih tinggi dibanding uji satu kanal.
