Pengukur kekasaran berperforma tinggi TIME3221, perangkat uji kualitas permukaan kelas atas yang diluncurkan oleh Beijing TIME High Technology Co., Ltd., mewakili tingkat lanjut teknologi pengukuran kekasaran di China.

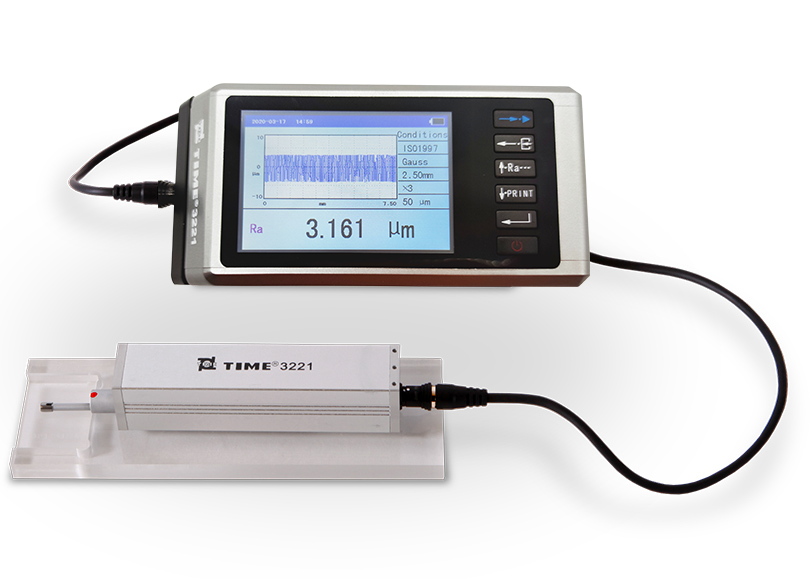

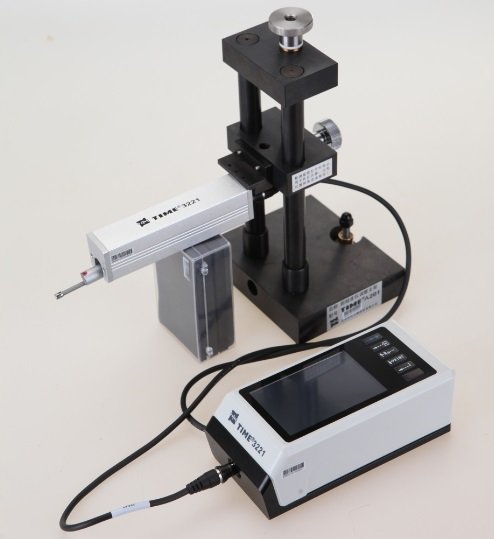

Instrumen ini memakai desain unit utama dan penggerak yang terpisah, sehingga rentang pengukuran vertikal sensor berhasil ditingkatkan hingga 400μm dan kemampuannya mengukur permukaan yang tidak rata secara signifikan ikut meningkat. Konsep desain ini mencerminkan tren "fungsi khusus dan operasi yang ramah pengguna" di industri instrumen teknik, memastikan akurasi pengukuran sekaligus fleksibilitas yang lebih besar dalam aplikasi lapangan.

Inti instrumen memanfaatkan teknologi sensor stylus induktif. Stylus berlian meluncur di sepanjang permukaan yang diuji dengan gaya pengukuran konstan 4mN. Dengan mendeteksi perpindahan vertikal stylus akibat ketidakrataan permukaan berskala mikro, sistem menggerakkan inti magnet secara sinkron dan mengubah induktansi gulungan induktor diferensial.

Sinyal listrik yang terhasil kemudian menjalani rekterifikasi fase-sensitif, beserta modulasi dan demodulasi digital. Chip DSP lalu melakukan penyaringan halus dan perhitungan parameter, sehingga kurva kekasaran dan seluruh kelompok parameter ditampilkan secara real time pada layar sentuh berwarna beresolusi tinggi. Proses pengukuran ini mengacu pada standar internasional seperti ISO 1997, ANSI, dan JIS 2001, memastikan kredibilitas dan kemampuan perbandingan data.



TIME3221 dirancang dengan mempertimbangkan tuntutan lingkungan industri yang kompleks. Instrumen ini berdesain portabel dengan ukuran hanya 155.4mm × 75mm × 53mm, berat sekitar 580g, sementara penggeraknya hanya 165g. Desain ringkas ini tidak hanya memudahkan pemindahan, tetapi juga mampu menghadapi berbagai tugas pengukuran di ruang sempit dan lingkungan kompleks, memberikan layanan pengukuran yang stabil dan andal mulai dari laboratorium hingga lokasi produksi.



Kinerja teknis pengukur kekasaran TIME3221 tercermin pada kemampuan pengukurannya yang presisi serta adaptabilitasnya yang luas. Instrumen ini mendukung perhitungan dan penampilan seluruh parameter keluarga ISO R (seperti Ra, Rp, Rv, Rt, Rz, Rq, Rsk, dan Rku) serta keseluruhan keluarga parameter profil P, sehingga data sifat permukaan yang lengkap tersedia dalam satu kali pengukuran.

Selain itu, instrumen ini mendukung pengukuran parameter khusus untuk pelat kendaraan bermotor, memenuhi kebutuhan spesifik dari industri-industri tertentu.



Aplikasi dan Studi Kasus

Dengan kinerja teknisnya yang unggul, pengukur kekasaran TIME3221 telah digunakan luas di berbagai bidang industri dan menjadi alat kunci dalam inspeksi kualitas permukaan.

  • Dirgantara

Di industri dirgantara, integritas permukaan komponen paduan suhu tinggi seperti bilah mesin dan cakram turbin berkaitan langsung dengan performa dan keselamatan produk. TIME3221 dapat mengukur kekasaran permukaan komponen-komponen tersebut dengan akurat setelah pemrosesan khusus, memastikannya memenuhi persyaratan dirgantara yang ketat. Sebagai contoh, pengukuran area lidah dan alur pada salah satu bilah mesin menunjukkan nilai Ra yang terkendali stabil dalam rentang 0.4μm ± 0.05μm, dan nilai Rz bertahan di 3.2μm ± 0.3μm, sepenuhnya memenuhi spesifikasi desain.

  • Manufaktur Otomotif

Industri otomotif menuntut kualitas permukaan komponen yang sangat tinggi. Baik komponen transmisi seperti gir dan bearing, maupun permukaan luar komponen interior, semuanya memerlukan pengendalian kekasaran yang presisi. TIME3221 dapat dipakai untuk mengevaluasi kehalusan permukaan dan ketahanan aus komponen-komponen tersebut, memberikan data pendukung bagi pengendalian kualitas. Sebuah produsen gir gearbox menerapkan TIME3221 untuk inspeksi online, menurunkan tingkat cacat produk sebesar 12% sekaligus meningkatkan efisiensi inspeksi.

  • Pemesinan Presisi

Di industri pembuatan cetakan dan pemesinan presisi, TIME3221 dipakai untuk memverifikasi hasil penghalusan dan daya rekat lapisan pada baja cetakan serta paduan karbida. Dengan mengukur parameter kelompok P, instrumen ini dapat mengevaluasi sifat fungsional permukaan secara menyeluruh sekaligus memprediksi umur aus dan kinerja pemasangan komponen. Sebuah produsen bearing presisi memanfaatkan fungsi pengukuran profil TIME3221 untuk menyelesaikan masalah kebisingan bearing, menurunkan tingkat cacat dari 8% menjadi 0.5%.

  • Perangkat Elektronik

Seiring perangkat elektronik berkembang menuju miniaturisasi dan presisi yang lebih tinggi, tuntutan kualitas permukaan komponen berukuran kecil pun semakin ketat. TIME3221 dapat menyaring cacat permukaan pada komponen mikro seperti konektor presisi tinggi dan sensor. Dengan memadukan sensor lubang dan alur khusus, instrumen ini bahkan mampu mengukur kekasaran bagian dalam lubang berdiameter setipis 1mm, mengatasi tantangan inspeksi komponen mikro di industri elektronik.
