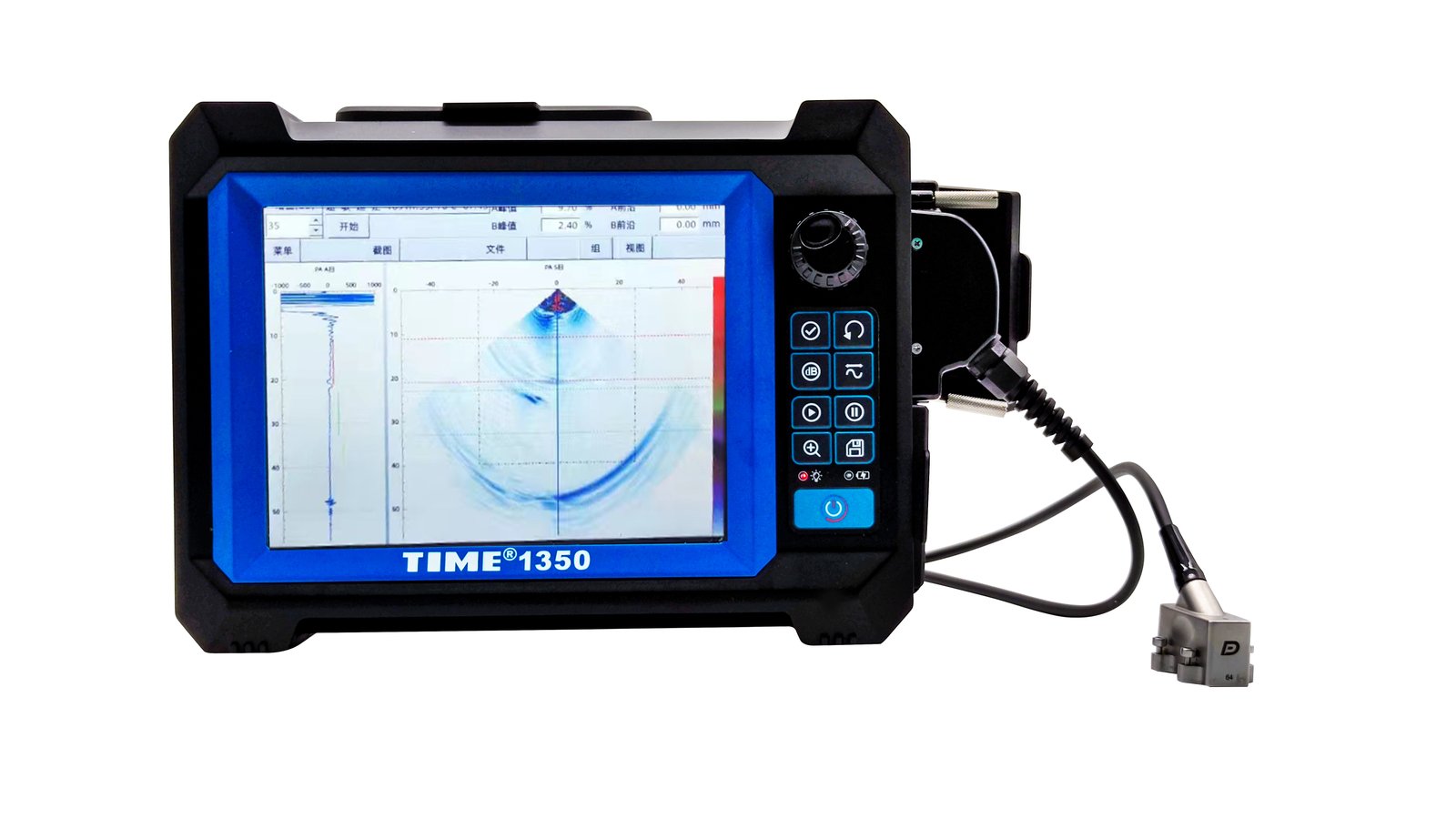

Detektor Cacat Phased Array TIME®1350
Model: TIME1350
Detektor Cacat Phased Array TIME®1350
Fitur
●Mudah dibawa, tipis, dan bertenaga
●Unit deteksi ultrasonik phased array 16 kanal 64 elemen, mampu melakukan pencitraan fokus penuh
●Unit ultrasonik konvensional 2 kanal, mampu melakukan deteksi TOFD
●Resolusi keterlambatan transceiver 2ns
●Fungsi aperture rangkap tiga yang unik meningkatkan resolusi spasial secara signifikan
|
Spesifikasi dasar |
||
|
Dimensi (mm) |
280x190x65 |
|
|
Baterai |
Baterai lithium-ion isi ulang, 11.1V |
|
|
Waktu kerja baterai (jam) |
5 |
|
|
Kontrol |
Tombol + gear + sentuh |
|
|
Tingkat perlindungan |
IP65 |
|
|
Layar dan penyimpanan |
||
|
Jenis layar |
Layar warna, layar sentuh |
|
|
Ukuran layar |
8,4 inci |
|
|
Resolusi layar |
800*600 |
|
|
Media penyimpanan |
Kartu SD atau USB |
|
|
Masukan & Keluaran |
||
|
Antarmuka USB |
4 USB2.0 |
|
|
Ethernet |
Gigabit Ethernet |
|
|
Keluaran video |
1 HDMI |
|
|
Antarmuka encoder |
Encoder kuadratur 2 sumbu |
|
|
Masukan dan keluaran digital |
4 masukan 4 keluaran |
|
|
Beamforming |
PA |
UT |
|
Jumlah kanal |
16 |
2 kirim, 1 terima, multiplexing pembagian waktu |
|
Jumlah wafer |
64 |
Tidak berlaku |
|
Aturan fokus |
512 |
Tidak berlaku |
|
Rentang keterlambatan pancar |
0~16us, langkah 2ns |
Tidak berlaku |
|
Rentang keterlambatan terima |
0~16us, langkah 2ns |
0~3000us, langkah 8ns |
|
Jenis pemindaian |
Line scan, fan scan, TFM |
Mendukung deteksi TOFD |
|
Generator pulsa |
PA |
UT |
|
Bentuk pulsa |
Pulsa gelombang persegi bipolar |
Pulsa gelombang persegi negatif |
|
Tegangan pulsa |
Maksimum +-100V |
100~400V, langkah 10V |
|
Lebar pulsa |
32~1000ns |
32~1000ns, langkah 8ns |
|
Waktu naik dan turun pulsa |
≤10ns |
≤10ns |
|
Impedansi keluaran |
≤50Ω |
≤50Ω |
|
Frekuensi pengiriman berulang |
hingga 10kHz |
hingga 4kHz |
|
Penerima |
PA |
UT |
|
Rentang gain |
0~80dB, Langkah 0.1dB |
0~110dB, Langkah 0.1dB |
|
Lebar pita sistem |
0.5~15MHz(-3dB) |
0.5~20MHz(-3dB) |
|
Galat linearitas vertikal |
±2% |
±2% |
|
Akurasi penguat (dB) |
Di dalam 20dB+-1dB |
Di dalam 20dB+-1dB |
|
Rentang dinamis (dB) |
70 |
100 |
|
Pengumpulan dan pemrosesan data |
PA |
UT |
|
Laju sampling |
Maksimum ekuivalen 125MHz |
Maksimum ekuivalen 250MHz |
|
Titik sampling |
4096 titik |
16384 |
|
Jumlah rata-rata |
Tidak ada |
Tidak ada,2,4,8,16,32, 64,128 |
|
Deteksi |
Setengah gelombang positif, setengah gelombang negatif, gelombang penuh, frekuensi radio |
Setengah gelombang positif, setengah gelombang negatif, gelombang penuh, frekuensi radio |
|
Pita filter |
8 pita frekuensi filter tersedia |
8 pita frekuensi filter tersedia |
