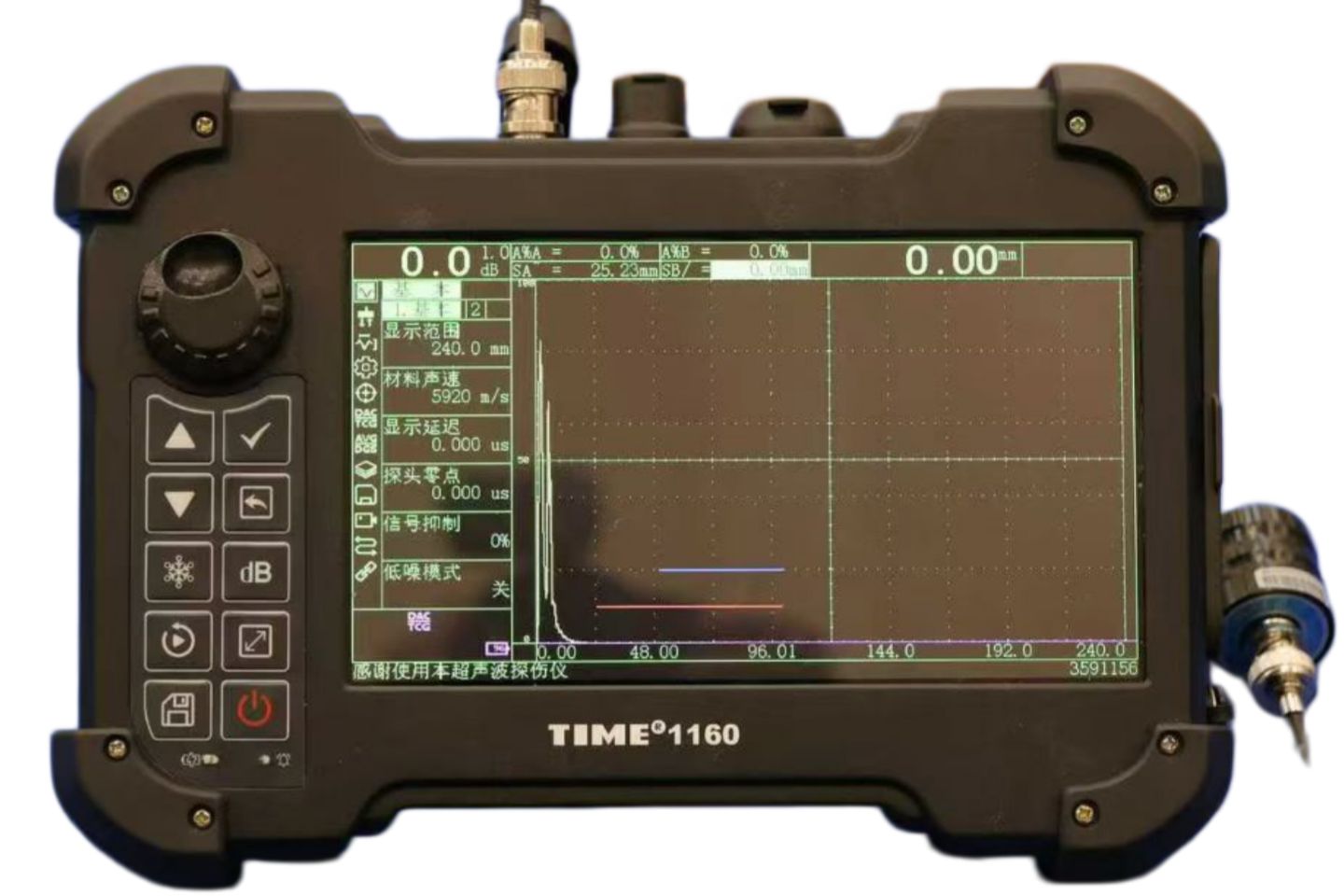

Detektor Cacat Ultrasonik TIME®1160

Pengenalan

Detektor cacat ultrasonik TIME1160 adalah produk detektor cacat ultrasonik kelas menengah-atas yang dirancang cermat oleh perusahaan kami. Performa komprehensif dan konfigurasi fungsinya telah ditingkatkan, dengan banyak indikator teknis inti yang mencapai tingkat terdepan di China, memberikan solusi yang efisien dan andal untuk skenario inspeksi industri.

● Performa perangkat keras yang ditingkatkan
● Peningkatan fungsi perangkat lunak pintar
● Desain industri berpusat pada pengguna

Mengintegrasikan performa unggul, perangkat lunak pintar, dan struktur yang andal, deretan detektor cacat TIME1160 didedikasikan untuk memberikan dukungan profesional bagi kendali mutu di bidang transportasi rel, energi dan ketenagalistrikan, serta kedirgantaraan.

Instrumen ini memenuhi standar berikut: ISO 22232-1:2020 / GB/T 27664.1 Performa dan pengujian peralatan uji ultrasonik.

Fitur

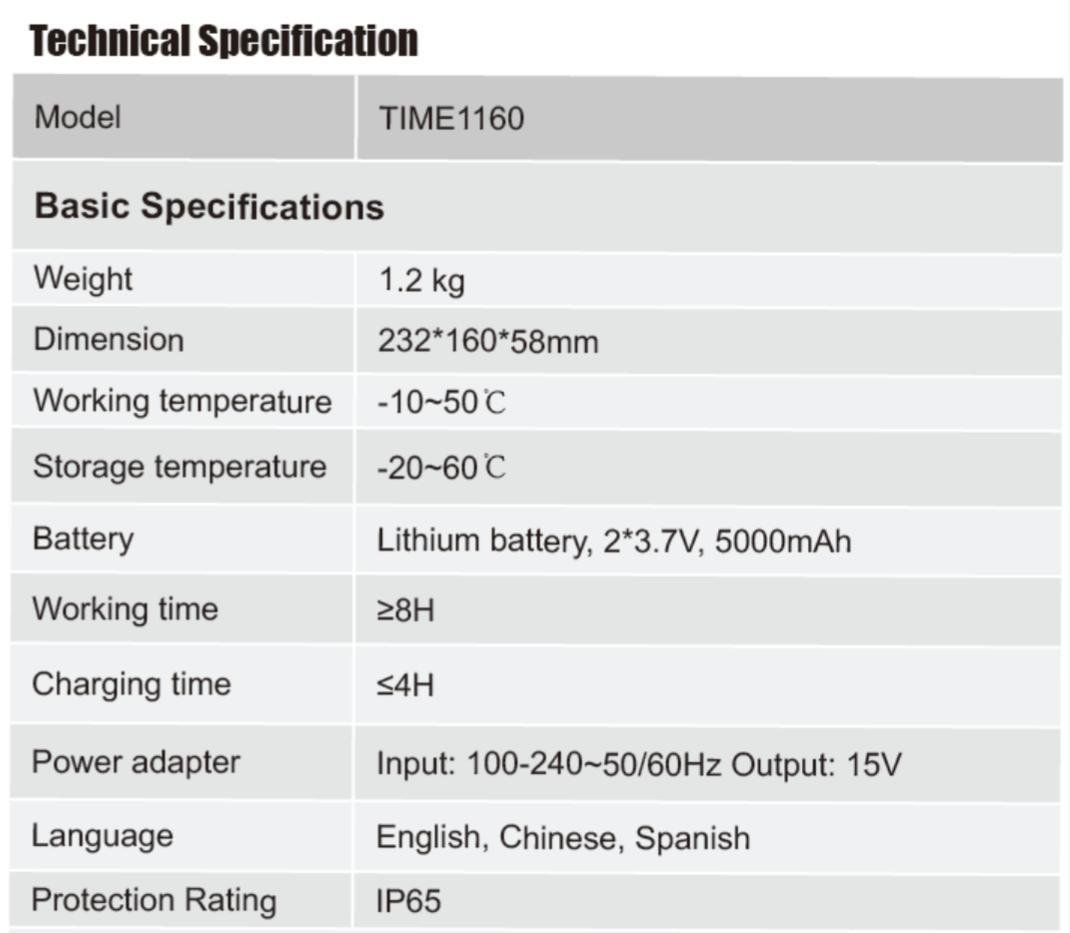

● Dasar
• Ditenagai baterai lithium, pengisian cepat 4 jam;
• Desain ramping dan ringkas, tingkat perlindungan IP65;
● Layar
• Layar TFT LCD warna 7,0 inci, 800x480;
• Tampilan serentak gelombang A-scan dan B-scan;
• Tampilan serentak 5 nilai pengukuran berbeda;
• B-scan berbasis waktu/encoder;
• Fungsi gelombang yang kaya dan praktis: pembekuan, peak, perbandingan, dan envelope;
• Tersedia beberapa pilihan warna, kecerahan dapat disesuaikan untuk memenuhi kebutuhan lingkungan yang berbeda;
• Mandarin, Inggris, dan Spanyol.
● Pengiriman
• Generator pulsa gelombang persegi berperforma tinggi dengan pengaturan yang dapat disesuaikan;
• Amplitudo pulsa hingga 600V;
• Lebar pulsa (ns): 50-1000, dapat disesuaikan dengan langkah 50ns;
• Pencocokan impedansi (Ω): 50, 500 dapat disesuaikan;
• Frekuensi pengulangan pancar (Hz): 10-2000;
• Mode kerja: probe tunggal, probe ganda, transmisi.

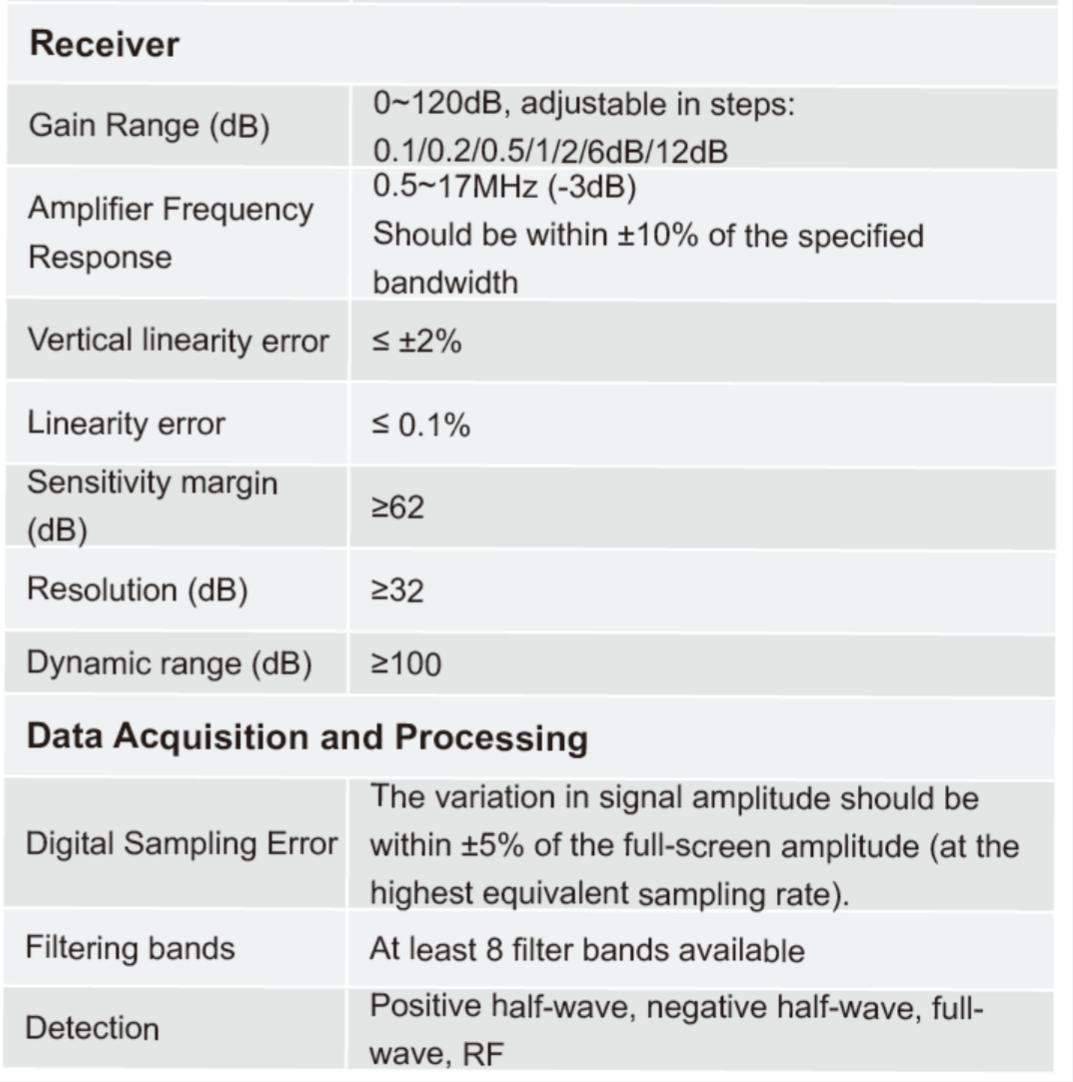

● Penerimaan
• Laju sampling hingga 250MHz (ekuivalen);
• Rentang penyesuaian gain 0-120dB;
• Kontrol gain otomatis;
• Tingkat derau listrik serendah 20nV/sqrt(Hz);
● Gate
• Dua gate pengukuran independen;
• Kemampuan operasi dan pengukuran dual-gate;
• Fungsi pengukuran gate dan alarm yang komprehensif;
• Fungsi gate follow-up, gate berikutnya dapat mengubah area pengukurannya sesuai nilai ukur gate sebelumnya;
● Alarm
• Beberapa mode alarm yang dapat dikonfigurasi termasuk alarm suara dan visual;
• Alarm masuk dan keluar gelombang gate;
● Penyimpanan data
• Fungsi penyimpanan, penyalinan, dan pengambilan parameter deteksi cacat; dapat menyimpan 50 kanal;
• Dapat menambahkan anotasi kanal untuk memudahkan identifikasi kanal;
• Fungsi penyimpanan dan pemutaran ulang gelombang untuk A-scan dan B-scan;
• Perekaman dinamis: penyimpanan dan pemutaran ulang gelombang waktu nyata hingga 16 frame per detik;
• Penyuntingan parameter terpusat dan tampilan gelombang serentak;
• Perekaman dan penampilan ketebalan;
• Pembuatan laporan HTML dengan tangkapan layar;
• Penyimpanan internal 16GB, dapat diperluas melalui kartu MicroSD;

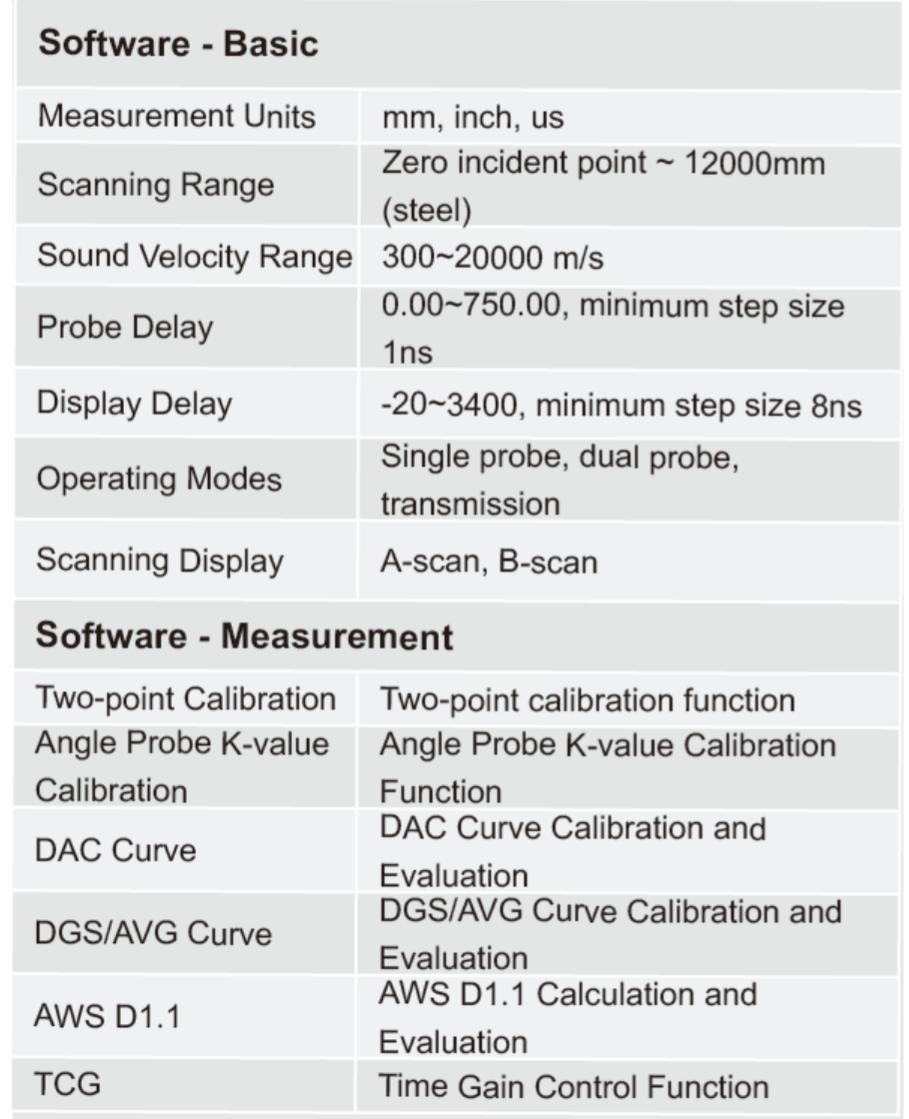

● Pengukuran dan evaluasi
• Kurva DAC/TCG standar, mendukung Time Gain Control (TCG);
• Kurva AVG/DGS dinamis;
• Dua gate independen yang menyediakan fungsi pengukuran yang lengkap;
• Deteksi puncak: pengambilan waktu nyata gelombang cacat tertinggi dan kalibrasi nilai maksimum cacat;
• Lokasi cacat: posisi horizontal, posisi kedalaman, jalur suara;
• Kuantifikasi cacat: beberapa metode pengukuran kuantitatif AWS termasuk D1.1, DAC SL, dan AVG;
