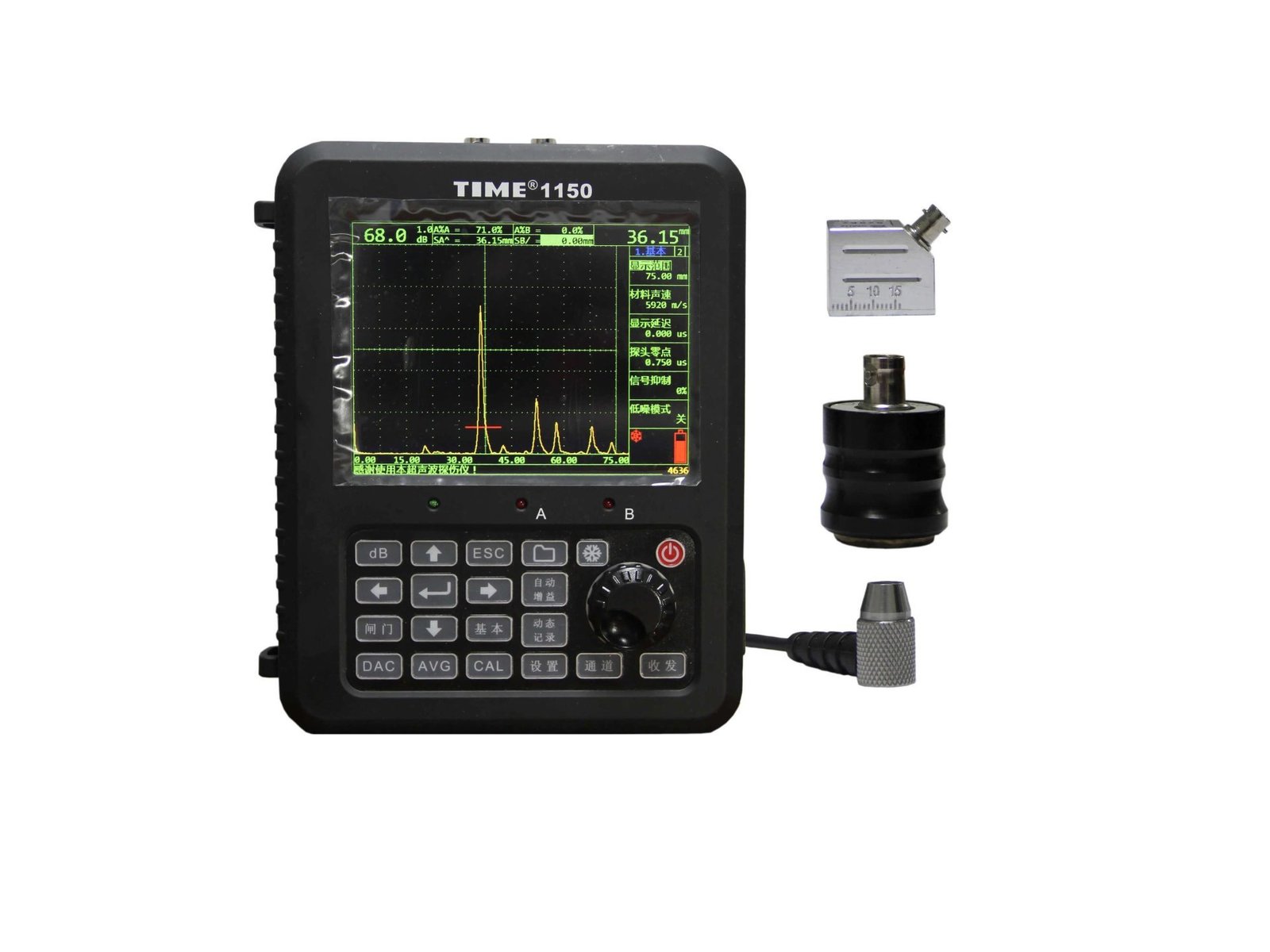

Detektor Cacat Ultrasonik Digital TIME®1150
Model: TIME1150
TIME1150 adalah detektor cacat ultrasonik digital terbaik yang diproduksi oleh TIME Group Inc.
Fitur
●Layar TFT berwarna VGA 5,7 inci dan konektor probe LEMO/BNC.
●Rentang pengukuran luas 1–10.000 mm.
●Linearitas horizontal dan vertikal yang presisi dan stabil, dengan linearitas horizontal 0,1% dan linearitas vertikal 2%.
●Kurva DAC, AVG, DGS, dan echo cacat membantu perhitungan ekuivalen cacat.
●Tampilan simultan gelombang A-scan dan B-scan beresolusi tinggi.
●Empat cara menampilkan gelombang: setengah gelombang positif, setengah gelombang negatif, gelombang penuh, dan frekuensi radio.
●Pengaturan gain otomatis, perhitungan ekuivalen cacat, dan fungsi memori puncak.
●Pengaturan dua gate independen dan fungsi alarm.
●Pengukuran gate mencakup amplitudo echo, lintasan balok, kedalaman, proyeksi, dll.
●Pembekuan gelombang tersedia: dalam mode penuh, puncak, komparatif, dan amplop.
●Tersedia 50 kanal deteksi dengan parameter deteksi terpisah dan kurva DAC (Distance Amplitude Correction) pada setiap kanal.
●Generator pulsa gelombang persegi berperforma tinggi yang dapat diatur
●Tiga mode deteksi (probe tunggal, probe kristal ganda, dan transmisi) dengan fungsi kalibrasi otomatis.
●Terhubung ke PC melalui antarmuka USB dengan perangkat lunak canggih untuk analisis dan manajemen data.
●Memori sangat besar, hingga 1.000 gelombang dan 4×2.000 diagram gelombang dinamis dapat disimpan, dengan fungsi penyimpanan, pemeriksaan, dan peninjauan kanal, gelombang, serta rekaman dinamis.
●Laporan deteksi cacat dapat dicetak.
|
Kelengkapan Standar |
|
|
Unit utama |
1 |
|
Baterai lithium |
2 |
|
Adaptor daya (3A/9V) |
1 |
|
Kabel penghubung probe LEMO-Q9 |
1 |
|
Kabel penghubung probe LEMO-Q6 |
1 |
|
Probe balok lurus (φ20 2.5MHz) |
1 |
|
Probe balok sudut (φ20 2.5MHz) |
1 |
|
Agen kopling |
1 |
|
Tali leher |
1 |
|
Tali pergelangan |
1 |
|
Sertifikat TIME |
1 |
|
Kartu garansi |
1 |
|
Buku panduan |
1 |
Kata kunci:
- detektor cacat ultrasonik digital
- TIME1150
|
Suhu operasi |
-10℃~+50℃ |
|
Suhu penyimpanan |
-20℃~+60℃ |
|
Bahasa |
Dapat dipilih: Inggris/Mandarin/Spanyol |
|
Soket probe |
LEMO atau BNC |
|
Baterai (mAh) |
2x3.7V 5000mAh |
|
Waktu kerja baterai |
>8h |
|
Waktu pengisian (h) |
<8h |
|
Input adaptor daya |
100-240~50/60Hz |
|
Output |
9V DC/3A~4A |
|
LCD |
TFT transmisi warna, 640x480 |
|
Dimensi (mm) |
177X255X51 |
|
Bobot (g) |
1200 |
|
Dasar |
Penerima |
||
|
Satuan pengukuran |
mm/inch/μs |
Gain (dB) |
0~110 |
|
Rentang pindai (mm) |
0-10000 |
Lebar pita (MHz) |
0.5~15 |
|
Kecepatan suara (m/s) |
600-16000 |
Rectifikasi |
Setengah gelombang positif, setengah gelombang negatif, penuh, dan RF |
|
Delay P (μs) |
-1.000~750.000 |
Akurasi linearitas vertikal |
±2% |
|
Delay D (μs) |
-20~+3400 |
Resolusi penguat (dB) |
±1 |
|
Mode uji |
Pulse-echo, dual, dan transmisi tembus |
Penolakan (1%) |
Linear, 0~80% layar penuh |
|
Mode pindai |
A scan dan B scan, menampilkan keduanya secara simultan |
Frekuensi pengambilan sampel (MHz) |
80 |
|
Generator pulsa |
Penolakan crosstalk (dB) |
≥80 |
|
|
Pulser (V) |
Pulsa persegi |
Zona mati (μs) |
≤10 (terkait dengan pengiriman) |
|
Tegangan pengiriman |
100~400(V) dengan langkah 10V |
Rentang dinamis (dB) |
≥40 |
|
Lebar pulsa pengiriman (ns) |
75/100~500 dengan langkah 50ns |
Resolusi instan (dB) |
≥32 |
|
Redaman (Ω) |
50/100/200/500 |
Linearitas time base |
<±0.2% layar penuh |
|
Frekuensi pengulangan pulsa (Hz) |
10~1000 |
Cadangan sensitivitas (dB) |
≥62 |
|
Pengukuran dan lainnya |
Manajemen data, komunikasi, dan cetak |
||
|
Gate |
2 gate independen |
Penyimpanan data |
50 kanal |
|
Posisi pengujian |
Edge, nilai puncak |
1.000 citra gelombang (termasuk 980 citra A scan dan 20 citra B scan) |
|
|
Pengukuran gate |
Amplitudo echo, lintasan suara, kedalaman, proyeksi, dll. |
4×2.000 citra gelombang dinamis |
|
|
Pembekuan |
Gelombang beku, nilai puncak, komparatif, dan amplop |
Menyimpan, meninjau, atau memutar ulang kanal dan gelombang |
|
|
Perhitungan ekuivalen AVG |
Menghitung ekuivalen cacat berdasarkan echo cacat dan kurva AVG |
Seluruh data dapat disimpan ke PC atau flash disk |
|
|
Evaluasi cacat DAC |
Melakukan evaluasi cacat berdasarkan echo cacat dan kurva DAC |
Komunikasi |
Berkomunikasi dengan PC melalui antarmuka USB |
|
Logika gate |
Mati, pengukuran, alarm gelombang positif gate, alarm gelombang negatif gate |
Pencetakan |
Cetak laporan |
|
Alarm gate |
mati, kapan saja, tahan 0,2 dtk, 0,5 dtk, 1 dtk, dan 2 dtk, kunci |
Port keluaran |
|
|
Alarm |
nyala/mati |
Port USB OTG |
Perangkat USB 2.0 terhubung ke PC |
