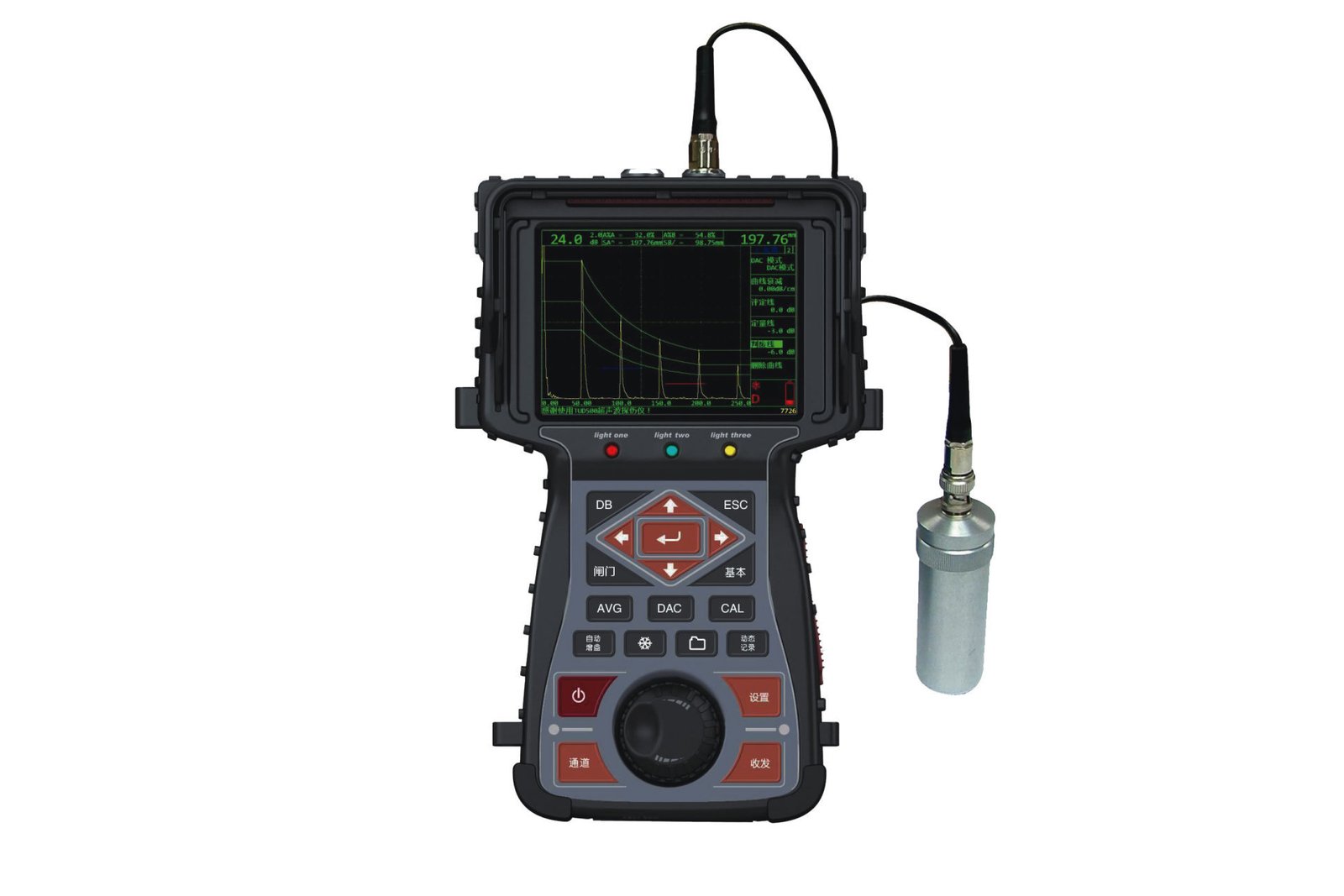

Detektor Cacat Ultrasonik Portabel TUD290
Model: TUD290
Detektor cacat ultrasonik portabel TUD290 memiliki linearitas horizontal dan vertikal yang lebih baik. Layar VGA besar memudahkan pembacaan data di lingkungan apa pun. Kemampuan inspeksi cacat yang kuat membuatnya dapat digunakan untuk berbagai aplikasi.
Fitur
● Layar warna VGA TET besar 640x480 dengan penyegaran 60Hz.
● Linearitas horizontal dan vertikal yang presisi dan stabil, dengan linearitas horizontal 0.1% dan linearitas vertikal 2%
● Pulser gelombang persegi performa tinggi dengan opsi penyetelan.
● Hanya kurva DAC
●Dua mode pemindaian resolusi tinggi: A dan B
● Empat cara menampilkan gelombang: gelombang setengah positif, gelombang setengah negatif, gelombang penuh, dan frekuensi radio.
● Penyetelan gain otomatis, perhitungan ekuivalen cacat, dan fungsi memori puncak
● Tampilan amplop pulsi balik
● Dua pengaturan gate terpisah beserta fungsi alarm.
● Pengukuran gate mencakup amplitudo pulsi balik, jalur berkas, kedalaman, proyeksi, dan lainnya.
● Pembekuan gelombang tersedia: penuh, puncak, komparatifdan cara amplop
● 30 kanal deteksi tersedia dengan parameter deteksi terpisah dan kurva DAC (Distance Amplitude Correction) pada setiap kanal.
● Tiga mode deteksi (probe tunggal, probe dual-kristal, dan transmisi) dengan fungsi kalibrasi otomatis
● Terhubung ke PC melalui antarmuka USB dengan perangkat lunak canggih untuk analisis dan manajemen data.
● Memori super besar, dapat menyimpan 1000 diagram gelombang.
● Printer inkjet EPSON dapat dihubungkan ke TUD290
●Tampilan dan peninjauan gelombang waktu nyata
|
Kelengkapan Standar |
|
Aksesori Opsional |
|
Unit utama |
1 |
Kabel komunikasi RS232 |
|
Baterai Li |
2 set |
Kabel komunikasi USB |
|
Adaptor daya (3A/9V) |
1 |
Flash disk |
|
Kabel penghubung probe LEMO-Q9 |
1 |
Printer |
|
Kabel penghubung probe LEMO-Q6 |
1 |
|
|
Tali leher |
1 |
|
|
Tali pergelangan |
1 |
|
|
Penutup |
1 |
|
|
Probe beam lurus |
1 |
|
|
Probe beam sudut |
1 |
|
|
Couplant |
1 |
|
|
Sertifikat TIME |
1 |
|
|
Kartu garansi |
1 |
|
|
Buku petunjuk |
1 |
Kata kunci:
- detektor cacat ultrasonik
|
Butir |
Keterangan |
|
Rentang pemindaian |
2.5 mm ~9999 mm |
|
Pemindaian |
0.1mm (2.5mm ~100mm) |
|
resolusi |
1mm (100 mm ~5000mm) |
|
Rentang gain |
0dB ~110 dB |
|
D-delay |
-20µs~+3400µs |
|
P-delay |
0.000~750.000 |
|
Kecepatan suara |
600 m/s~9999m/s |
|
Lebar pita |
0.1MHz~15MHz |
|
Akurasi linearitas vertikal |
≤2% |
|
Akurasi linearitas horizontal |
≤0.1% |
|
Rectifikasi |
Gelombang setengah positif, gelombang negatif, gelombang penuh, dan RF |
|
Sisa sensitivitas |
≥62dB |
|
Mode uji |
Pulse-echo, dual, dan through transmission |
|
Pulser |
Pulsa persegi |
|
Damping |
50ohms, 100ohms ,200ohms,500 ohms |
|
Reject |
Linear, 0-80% layar penuh |
|
Satuan |
Metrik/inci |
|
Antarmuka |
RS232 / USB |
|
Printer |
Printer inkjet EPSON |
|
Kebutuhan AC |
Input: 100-240~50/60Hz |
|
Suhu |
-10℃~40℃ |
|
Kelembapan |
20%~90%RH |
|
Daya |
2×3.7V 5000mAh |
|
Waktu pengisian |
8h |
|
Dimensi (mm) |
300×180×57 |
|
Berat (g) |
2000 |
